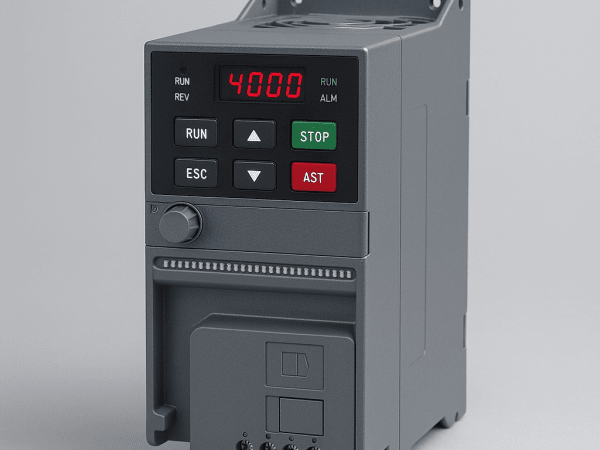

Что внутри частотного преобразователя: обзор ключевых компонентов и их роли

Что внутри частотного преобразователя: обзор ключевых компонентов и их роли

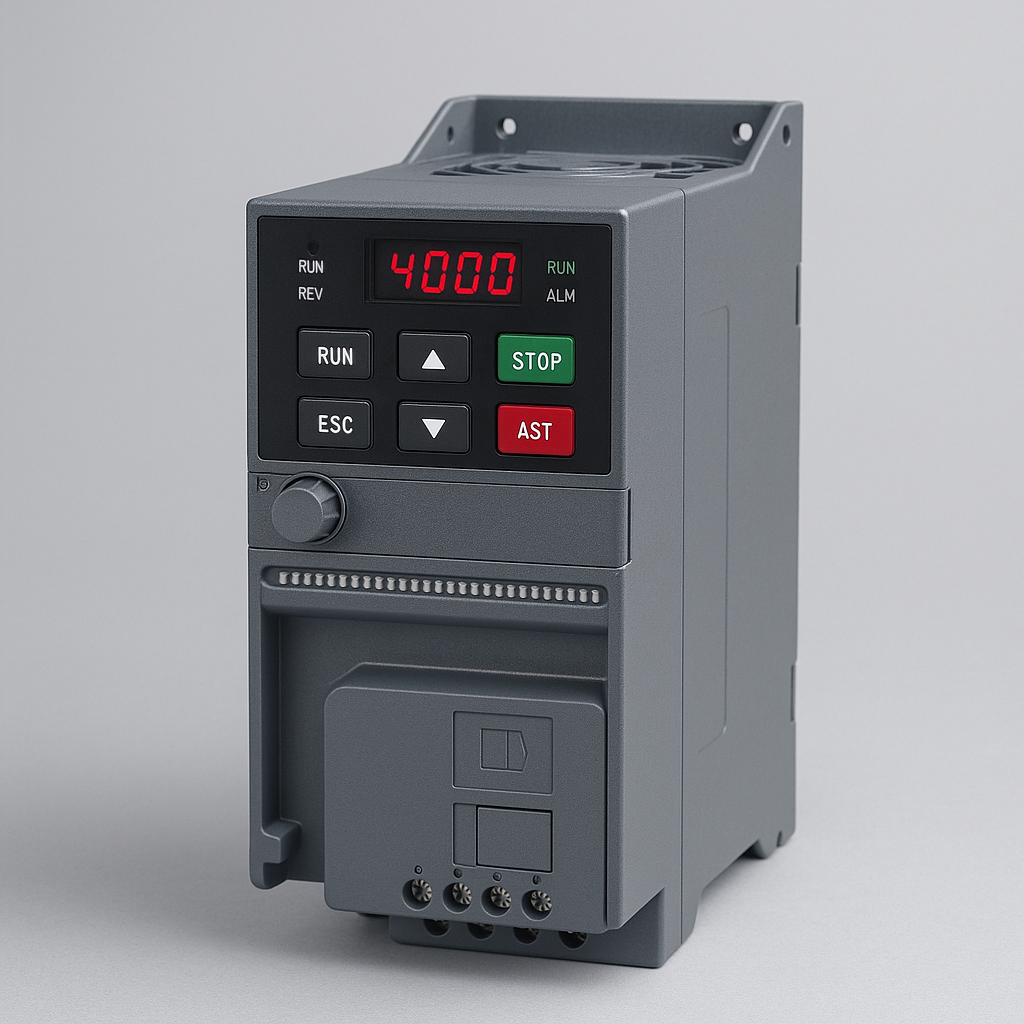

Погружаемся в мир электроники: как работает частотный преобразователь и что скрывается под его корпусом

Частотный преобразователь — это устройство, предназначенное для управления скоростью вращения электродвигателя путём изменения частоты и амплитуды подаваемого на него напряжения. Он используется в самых разных отраслях: от промышленного оборудования до вентиляционных систем и бытовых установок. Благодаря своей универсальности и экономичности, частотные преобразователи стали незаменимыми во многих сферах.

Управление скоростью вращения позволяет:

  • Сократить энергопотребление

  • Увеличить срок службы оборудования

  • Повысить производительность

  • Снизить износ механических частей

Однако чтобы понять, как это всё работает, нужно взглянуть под крышку устройства и разобраться в его «внутренностях».

Архитектура преобразователя: общий взгляд

Из чего состоит устройство, и как устроена его внутренняя логика

В большинстве частотных преобразователей можно выделить три основные функциональные части:

  1. Выпрямитель (входной каскад)

  2. Промежуточное звено постоянного тока (DC-Link)

  3. Инвертор (выходной каскад)

Кроме этих базовых элементов, важную роль играют системы управления, охлаждения и защиты. Далее разберем каждый блок подробно.

Выпрямитель: превращаем переменный ток в постоянный

Первый шаг в преобразовании — стабилизация энергии

Выпрямитель — это блок, преобразующий входной переменный ток в постоянный. Он состоит, как правило, из диодного моста или тиристоров. Этот компонент необходим для того, чтобы создать стабильную основу для последующих операций внутри преобразователя.

Ключевые элементы:

  • Диоды или тиристоры — полупроводники, пропускающие ток в одном направлении

  • Фильтры (дроссели и конденсаторы) — сглаживают пульсации напряжения

Функции выпрямителя:

  • Преобразование переменного тока в постоянный

  • Фильтрация помех

  • Подготовка напряжения для инвертора

Некоторые продвинутые модели также оснащаются активными выпрямителями, способными управлять формой тока и снижать гармонические искажения.

Промежуточное звено: накапливаем и стабилизируем

Энергетический буфер между выпрямителем и инвертором

После выпрямления ток попадает в так называемое DC-звено. Это промежуточная часть преобразователя, где ток стабилизируется и накапливается перед следующей стадией — инвертированием.

Компоненты промежуточного звена:

  • Конденсаторы — накапливают энергию и стабилизируют напряжение

  • Дроссели — сглаживают ток и защищают систему от выбросов напряжения

  • Резисторы разрядки — обеспечивают безопасное разрядивание конденсаторов при отключении питания

Роль этого звена критична: именно здесь закладывается основа для точного и стабильного управления двигателем.

Инвертор: создаём переменный ток нужной частоты

Финальный и самый «умный» блок преобразователя

Инвертор принимает постоянный ток и превращает его обратно в переменный, но уже с регулируемой частотой и амплитудой. Это и есть суть частотного управления.

Что внутри:

  • IGBT-транзисторы (биполярные транзисторы с изолированным затвором) — ключевые компоненты для быстрого переключения тока

  • ШИМ-контроллер (широтно-импульсная модуляция) — отвечает за точное формирование выходного сигнала

Частота и напряжение на выходе зависят от команд, поступающих из управляющего блока, о котором поговорим далее.

Блок управления: мозг преобразователя

Алгоритмы, сенсоры и защита от дурака

Без блока управления частотный преобразователь был бы просто коробкой с деталями. Этот модуль анализирует входные параметры, определяет нужную частоту на выходе и следит за безопасностью.

Основные задачи блока:

  • Расчёт широтно-импульсной модуляции

  • Получение сигналов с датчиков (напряжение, ток, температура)

  • Обратная связь с двигателем

  • Защита от перегрева, короткого замыкания, перегрузок

  • Интерфейс пользователя: кнопки, дисплей, коммуникационные порты

Блок управления чаще всего построен на базе микроконтроллера или цифрового сигнального процессора (DSP).

Система охлаждения: сохраняем холодную голову

Без вентилятора или радиатора — никуда

Частотный преобразователь генерирует тепло при работе. Перегрев — один из главных врагов полупроводников. Поэтому системы охлаждения — жизненно важная часть конструкции.

Варианты охлаждения:

  • Пассивное (радиаторы) — используется в маломощных устройствах

  • Активное (вентиляторы, турбины) — ставится в мощных преобразователях

  • Жидкостное — редкий, но эффективный способ для промышленных систем

Продуманная тепловая архитектура обеспечивает стабильную и долгосрочную работу устройства.

Датчики и элементы защиты

Безопасность на первом месте

Каждый преобразователь оснащается целым набором защитных элементов:

  • Термодатчики — отслеживают перегрев

  • Датчики тока и напряжения — позволяют отследить аномалии

  • Варисторы и предохранители — защищают от перенапряжения и короткого замыкания

  • EMI-фильтры — снижают электромагнитные помехи

Благодаря этим системам частотный преобразователь может работать в тяжёлых условиях и автоматически отключаться при неисправностях.

Коммуникационные интерфейсы

Связь с внешним миром: от кнопок до промышленных протоколов

Современные преобразователи умеют взаимодействовать с внешними системами. Это важно для настройки, диагностики и автоматизации.

Типы интерфейсов:

  • Локальные (панели управления, кнопки)

  • Удалённые (RS-485, CAN, Modbus, Profibus, Ethernet и др.)

  • Wi-Fi и Bluetooth (в новых моделях)

Интерфейсы делают возможным подключение к системам автоматизации и удалённый мониторинг.

Алгоритмы управления двигателем

Простое вращение? Не так быстро!

Частотный преобразователь не просто меняет частоту — он делает это с умом. Используются сложные алгоритмы управления, такие как:

  • V/f (напряжение/частота) — базовый способ управления

  • Векторное управление (FOC) — более точное, учитывает положение ротора

  • Direct Torque Control (DTC) — управление моментом в реальном времени

Выбор метода зависит от требований к точности и отклику системы.

Особенности корпуса и монтажа

Надежность, защита, стандарты

Корпус частотного преобразователя не только эстетичен, но и функционален:

  • Класс защиты (IP20, IP54 и др.) — определяет устойчивость к пыли и влаге

  • Варианты монтажа — настенный, на DIN-рейку, в шкаф управления

  • Антивибрационные и теплоотводные элементы

Всё это влияет на срок службы устройства и условия его эксплуатации.



Частотный преобразователь — это результат сложной инженерной мысли, в котором каждая деталь играет важную роль. От мощных транзисторов до миниатюрных датчиков — все элементы работают слаженно, чтобы обеспечить точное, надёжное и экономичное управление электродвигателями.

Разобравшись в его внутреннем устройстве, можно лучше понять, насколько важна эта, казалось бы, скромная коробка в мире современной автоматизации и энергосбережения.

Так что в следующий раз, когда вы нажмёте кнопку пуска на промышленном станке или услышите, как медленно раскручивается вентилятор, вспомните: за всем этим стоит частотный преобразователь — инженерное сердце электроники.
